الوميض بواسطة متحكمات pic (تطبيق 1)

 بسم الله الرحمن الرحيم

بعد ان ناقشنا في الدروس السابقة مواضيع مهمه حول متحكمات pic

يجب الإطلاع عليها قبل متابعة هذا الدرس

مقدمة حول متحكمات pic

منافذ متحكمات pic

سنقوم اليوم بتطبيق ما تعملناه

كيفية عمل وميض لليد

سنحتاج للتطبيق الي عدة ادوات

pic 16f877a microcontroller

Led

330 ohm ressistor

10 k ohm ressistor

2 x switch

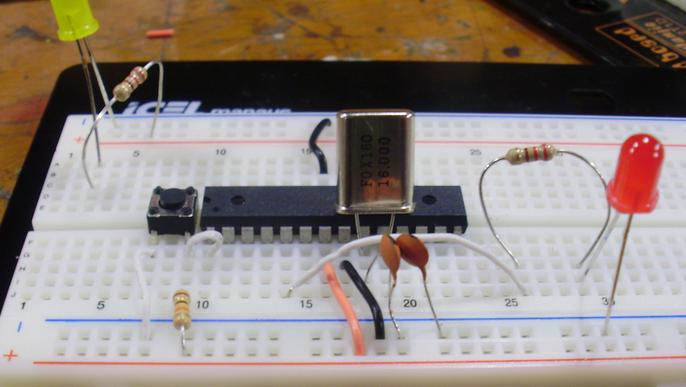

في البداية توجد توصيله ثابته للمتحكم بحيث تمكنه هذه التوصيله من برمجة المتحكم

حيث نوصل المنافذ رقم 14 و 13 الي الكريستال واستخدمنا في هذا المثال كرستال 20 ميغا هرتز

ونوصل منافذ رقم 32 الي الموجب ومنفذ 31 الي السالب

وباقي التوصيلات كما موضحه بالأعلي التي نوصلها مع المبرمجة pic kit

ودائرة RESET

وهي توصيل منفذ rst الي مقاومة pullup مقدارها 10 كيلو اوم

وتوصيله ايضا مع منفذ vpp في المبرمج

مع توصيل الطرف الأخر من السويتش مع السالب فحيث عندما يتم الضغط علي السويتش يحدث اعادة تشغيل للمتحكم

ونقوم بتوصيل الليد الي منفذ RB5

وننتقل الي الكود البرمجي

لكي نقوم ببرمجة هذا النوع من المتحكمات نستخدام mplap

ونقوم بعمل بناء للكود عن طريق البرنامج

ثم الذهاب مخصص ب frimware الخاص ب pickit v2

ثم ادخال ملف hex الخاص بالكود الذي نحصل عليه بعد عملية البناء

ونرفع الكود للمتحكم

ويجب رفع مقاومة الرفع من منفذ rst عند البرمجة ثم وضعها بعد الإتمام من رفع الكود

وننتقل الي الكود ينقسم الكود في هذا النوع

الي ملفين ملف main.c وهذا الملف يتم كتابة فيه الكود الخاص بنا

وملف اخر وهو ملف configure وهذا الملف يحتوي علي بعض التعريفات الأساسية التي سنخوض في شرحها مستقبلا

#include <pic16f877a.h>
#include <xc.h>
#define _XTAL_FREQ 20000000
void main(void){
TRISBbits.TRISB5=0;
while (1)
{
PORTBbits.RB5=1;
__delay_ms(250);
PORTBbits.RB5=0;
__delay_ms(250);
}
}

في الكود الذي في الأعلي يتم كتابة مكتبات اساسية في العمل وهي مكتبة المتحكم الأساسية للتعامل معه ومكتبة xc.h

وبعد ذلك يجب تعريف سرعة الكرستال التي استعملناها مع المتحكم وهذا اساسي لعمل التجربة

#define _XTAL_FREQ 20000000

وبعد ذلك ندخل الي الكود الخاص بنا الأساسي الذي سيقوم بتشغيل واطفاء الليد

في البداية تعريف منفذ rb5 كمخرج عن طريق

TRISBbits.TRISB5=0;

وبعد ذلك ندخل في حلقة while وهي بمثابة  void loop في الأردوينو حيث تتنفذ باستمرار

وفيها قمنا باخراج اشارة 5 فولت علي منفذ rb5

PORTBbits.RB5=1;

ثم عمل تاخير للكود لمده 250 مللي ثانية عن طريق

__delay_ms(250);

ثم نقوم بعمل اطفاء لليد وانتظار مدة 250 مللي ثانية مره اخري

ناقشنا اليوم موضوع بسيط الي حد ما سنقوم بتطبيق ما شرحناه عمليا في فيديو انتظرو

تصميم وبرمجة : بلال حسان سعدي
